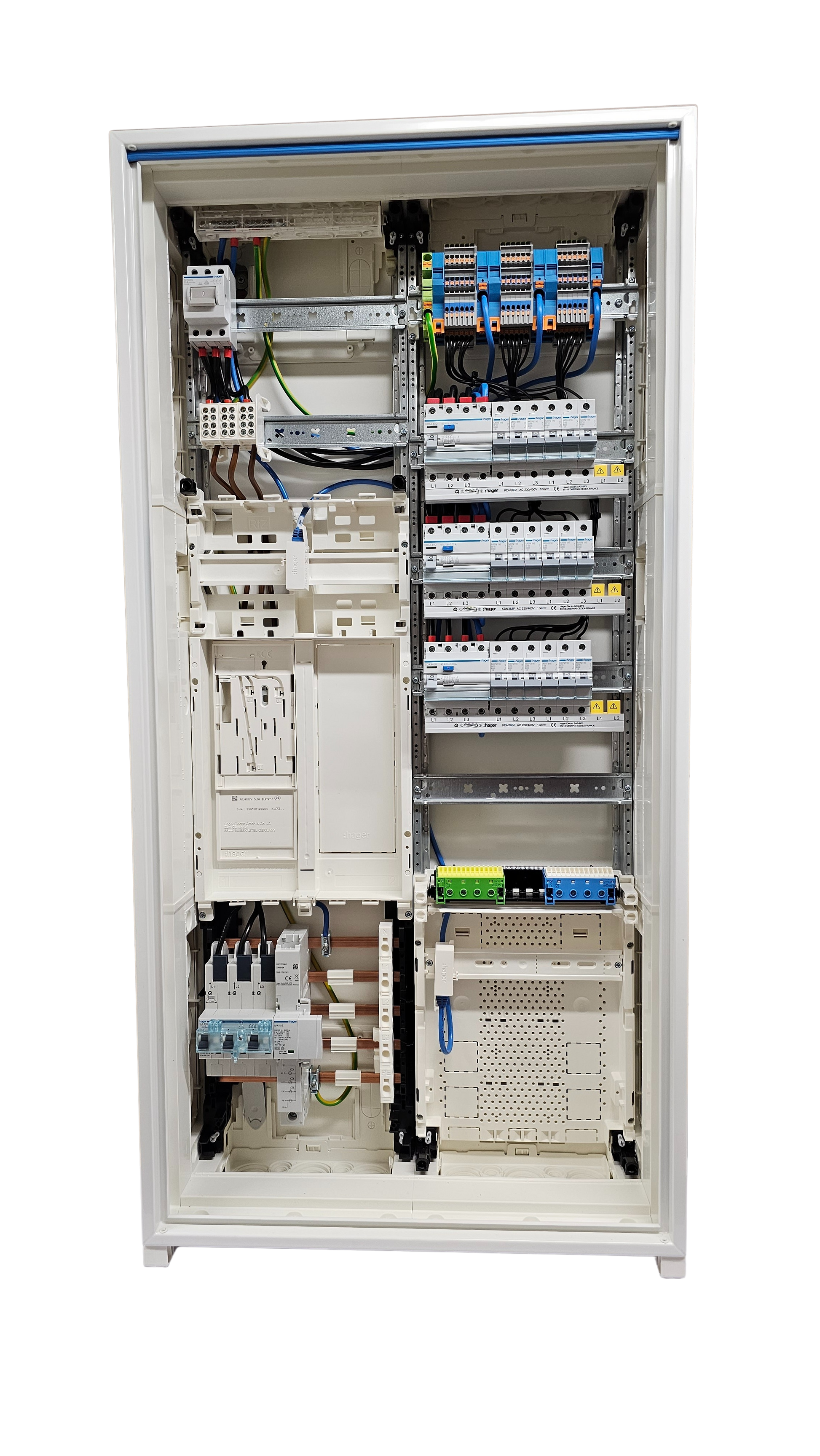

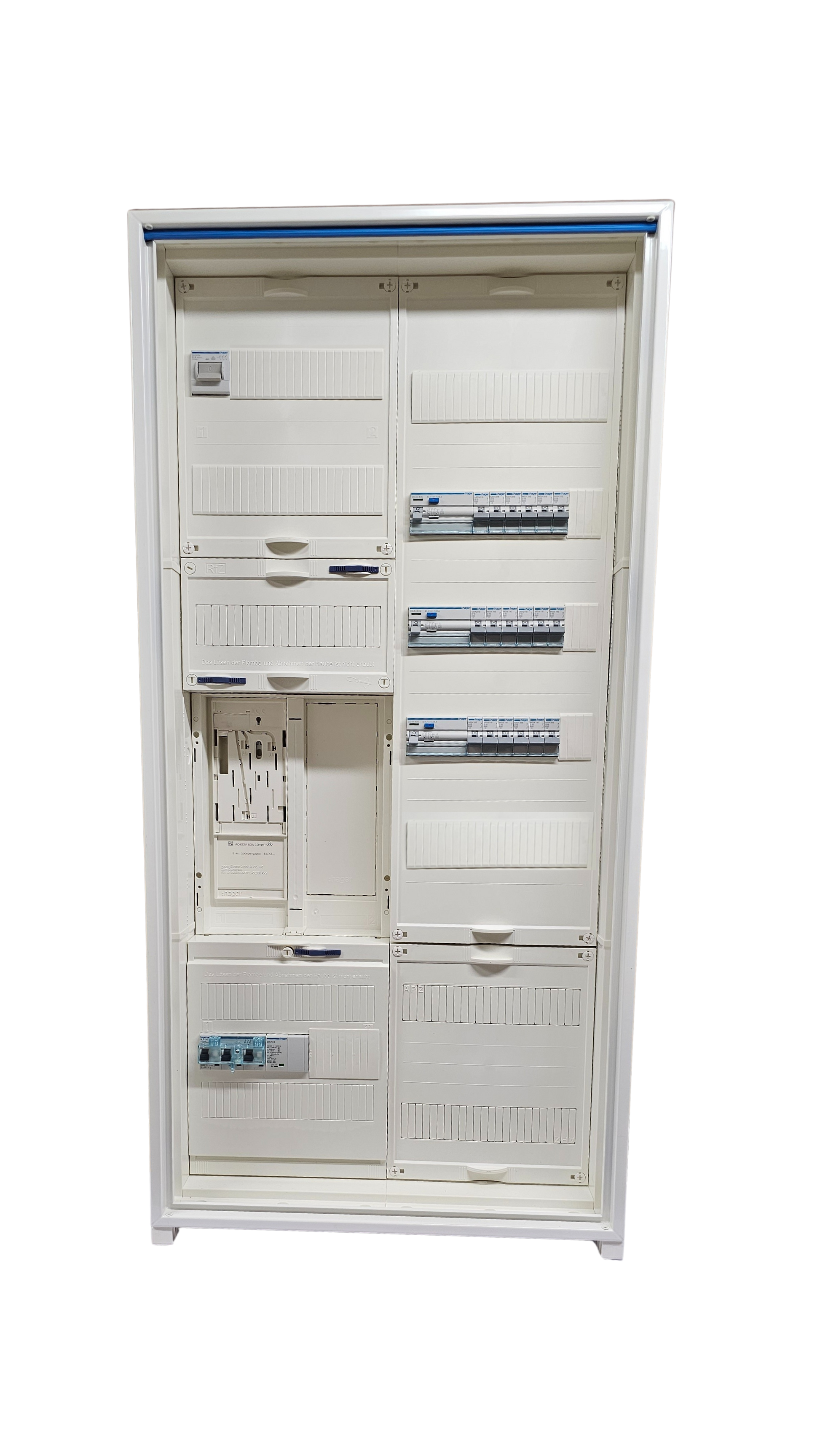

Der Hager Zählerschrank ZB32ET215W3 ist ein hochwertiger, normkonformer Zähleranschlussschrank für Einfamilienhäuser.
Er erfüllt die Anforderungen nach DIN-VDE und VDE-AR-N 4101:2015 und eignet sich ideal für Neubau und Sanierung.

👉 Das Zählerfeld ist vollständig bis zu den fingersicheren Abgangsklemmen verdrahtet.
👉 Alle benötigten Abdeckhauben sind im Lieferumfang enthalten.

Die Ausstattung des Schranks kann über die Auswahlfelder individuell konfiguriert werden.

🔧 Technische Grunddaten

• Hersteller: Hager

• Typ: ZB32ET215W3

• Abmessungen (B × H × T): 550 × 1100 × 215 mm

• Material: stabiler Stahlblechschrank

• Türen: wechselbar

• Schutzgrad: IP 31 / IP 43

• Montage: Aufputz, Unterputz oder teilversenkt
  (Aufhängungen liegen dem Schrank bei)

⚡ Zählerfeld (Grundausstattung – immer enthalten)

• Komplettfeld für 1 Zähler

• Verdrahtet bis zu fingersicheren Abgangsklemmen

• Hauptleitungsabzweigklemmen, 5-polig

• Sammelschienensystem 5-polig, 40 mm

• Vorbereitung für SLS-Schalter

• DSS (BKE) bis 450 Mbit + RJ-45-Buchse

🔌 Verteilerfeld & APZ

• 5-reihiges Verteilerfeld

• 60 TE (12 TE pro Reihe)

• Schnellsteckklemmen für PE- und N-Leiter

• APZ-Raum inkl. Zubehör und RJ-45-Buchse

• Bestückung erfolgt nach gewählter Variante

🔧 Varianten & auswählbare Komponenten

🔹 Variante 1: SLS-Schalter

Wählbar im Zählerfeld:

• Hager HTS353E – 35 A

• Hager HTS340E – 40 A

• Hager HTS350E – 50 A

• Hager HTS363E – 63 A

➡️ Auswahl erfolgt netzbetreiberabhängig gemäß TAB.

🔹 Variante 2: Überspannungsschutz & Hauptschalter

Wählbare Kombinationen:

• Hager SPA701Z Überspannungsschutz + Hager SH363N Hauptschalter 63 A

• Hager SPA701Z Überspannungsschutz

• Hager SH363N Hauptschalter 63 A

• ohne Überspannungsschutz und ohne Hauptschalter

➡️ Ideal zur Anpassung an regionale EVU-Vorgaben und Projektanforderungen.

🔹 Variante 3: Bestückung Verteilerfeld (FI / LS / Reihenklemmen)

Wählbare Konfigurationen im Verteilerfeld:

🔸 1 FI-Gruppe

• 1× FI 40 A / 30 mA – 8× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

• 1× FI 40 A / 30 mA – 1× 3-pol. B16 + 5× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

🔸 2 FI-Gruppen

• 2× FI 40 A / 30 mA – 16× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

• 2× FI 40 A / 30 mA – 1× 3-pol. B16 + 13× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

🔸 3 FI-Gruppen

• 3× FI 40 A / 30 mA – 18× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

• 3× FI 40 A / 30 mA – 1× 3-pol. B16 + 15× B16

  • mit Reihenklemmen

  • ohne Reihenklemmen

➡️ Ideal für Haushaltsstromkreise, Drehstromverbraucher, Wärmepumpe oder Wallbox-Vorbereitung.

📦 Lieferumfang

• Hager Zählerschrank ZB32ET215W1

• Zählerfeld komplett verdrahtet

• Abdeckhauben vollständig enthalten

• APZ-Raum inkl. Zubehör

• Bestückung gemäß gewählter Varianten

ℹ️ Wichtiger Hinweis

Die Vorschriften des jeweiligen EVU sind vor der Bestellung zu prüfen und einzuhalten.
Der Anschluss und die Inbetriebnahme dürfen ausschließlich durch eine Elektrofachkraft erfolgen.
