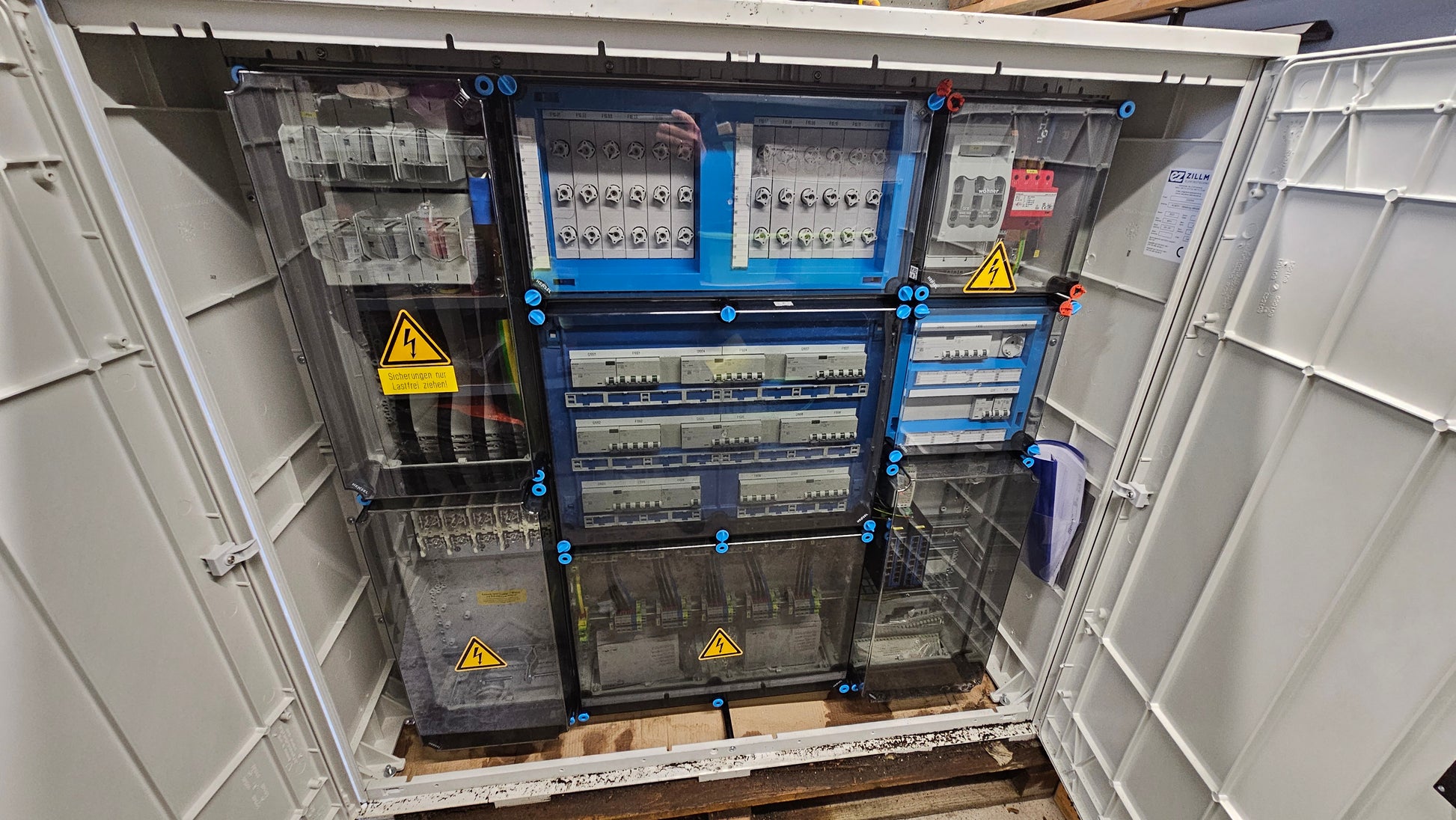

eMobility Außenverteiler AC400V – für bis zu 10 Wallboxen

Der eMobility Außenverteiler AC400V ist eine robuste, normkonforme Niederspannungs-Schaltgerätekombination zur Versorgung von bis zu 10 AC-Wallboxen im Außenbereich.
Er eignet sich ideal für Parkplätze, Firmenstandorte, Wohnanlagen und Ladeparks und wurde speziell für den dauerhaften Betrieb in anspruchsvollen Umgebungen entwickelt.

Der Verteiler ist anschlussfertig aufgebaut, übersichtlich beschriftet und ermöglicht eine sichere, selektive Absicherung jedes einzelnen Ladepunktes.

🔧 Technische Eckdaten

• Netzform: TN-S

• Nennspannung: 3×400 V / 50 Hz

• Nennstrom gesamt: 315 A

• Kurzschlussfestigkeit: bis 10 kA

• Schutzart: IP65 (Außenbereich geeignet)

• Schutzklasse: II

• Steuerspannung: 24 V DC (intern erzeugt)

• Normen:

  • DIN EN 61439-1 / -2 (VDE 0660-600)

  • Niederspannungsrichtlinie 2014/35/EU

  • DGUV Vorschrift 3

🚗 Ladepunkte & Absicherung

• 10 separat abgesicherte Ladepunkte

• Jeder Ladepunkt mit:

  • D02-Vorsicherung 63 A

  • FI-Schutzschalter Typ A, 40 A / 30 mA

  • Leitungsschutzschalter C40 A

• Abgänge vorbereitet für NYY-J 5×10 mm²

• Hohe Betriebssicherheit durch selektive Schutzkonzepte

⚡ Einspeisung & Überspannungsschutz

• Zentrale Einspeisung 3×400 V + N + PE

• NH-Sicherung Größe 2, 315 A

• Überspannungsschutz Typ 1+2 für den Schutz der Ladeinfrastruktur

• Sauber aufgebautes Erdungs- und PE-Konzept

🌐 Netzwerk & Kommunikation (vorbereitet)

• Integrierte Netzwerktechnik für Ladepunkt-Anbindung

• 2× industrielle 16-Port-Gigabit-Switches (DIN-Rail)

• Patchpanel & RJ45-Ports für bis zu 14 Clients + 2 SFP-Ports

• Ideal für Backend-Anbindung, Monitoring und Lastmanagement

🛠 Service & Zusatzfunktionen

• Service-Steckdose 230 V, separat abgesichert

• Interne 24 V DC-Versorgung für Steuer- und Netzwerktechnik

• Klare Stromkreis- und Betriebsmittelkennzeichnung

• Wartungs- und servicefreundlicher Aufbau

🏗 Gehäuse & Aufbau

• Robustes Industrie-Außengehäuse

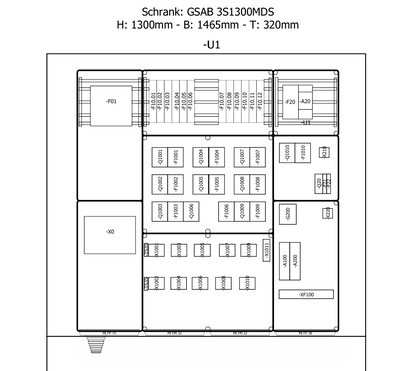

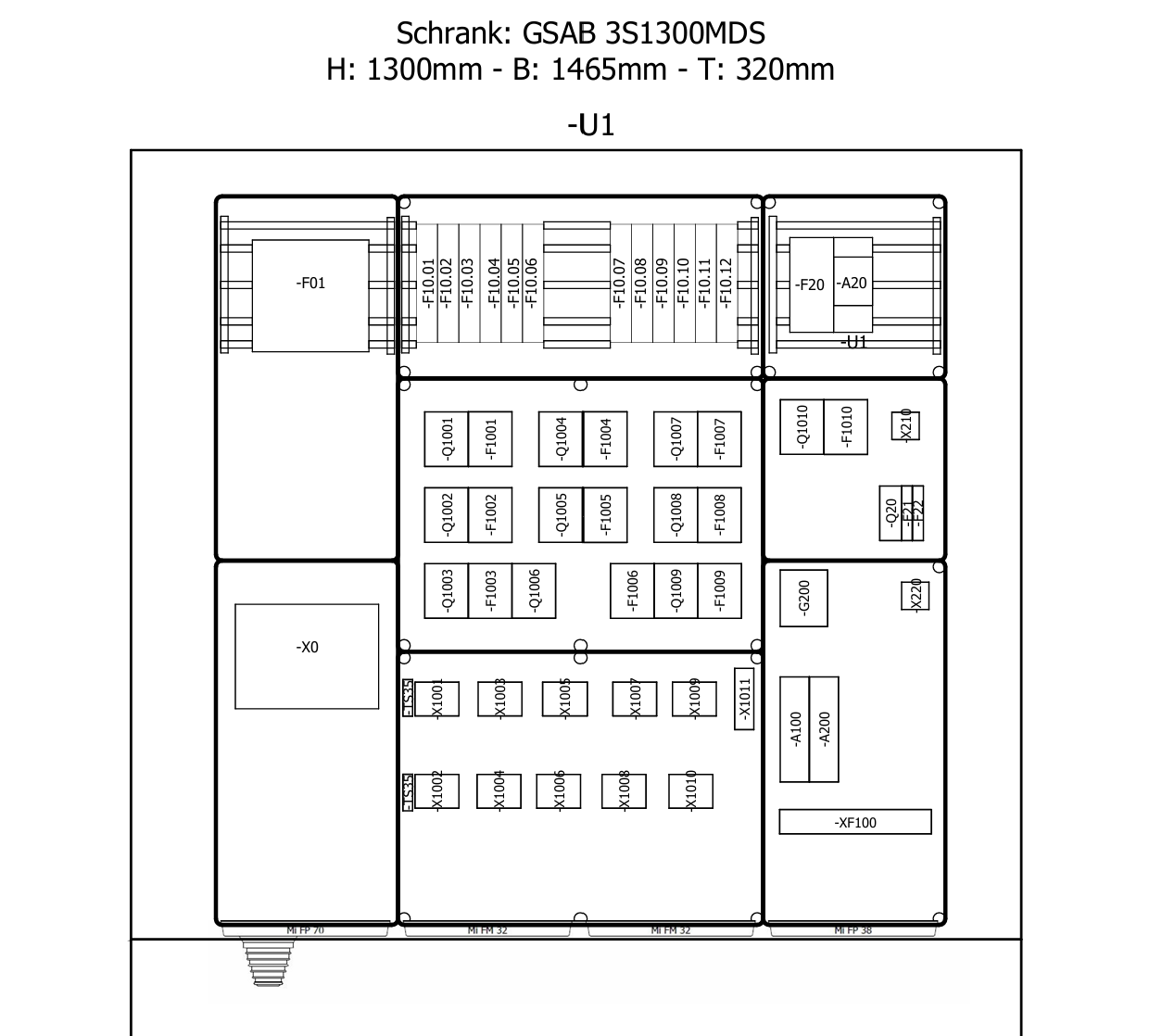

• Abmessungen Schrank:

  • H: ca. 1300 mm

  • B: ca. 1465 mm

  • T: ca. 320 mm

• Optionaler Sockel für bodenstehende Montage (nicht im Lieferumfang)


✅ Lieferumfang

• Komplett aufgebauter eMobility-Außenverteiler

• Interne Verdrahtung & Beschriftung

• Schaltplan & Dokumentation


ℹ️ Hinweis

Der Anschluss und die Inbetriebnahme dürfen ausschließlich durch eine Elektrofachkraft erfolgen.
Individuelle Anpassungen (z. B. andere Absicherung, Lastmanagement, Wallbox-Typen) sind auf Anfrage möglich.
